我們常說的貼片電阻 (SMD Resistor)叫"片式固定電阻器"(Chip Fixed Resistor)，又叫"矩形片狀電阻"(Rectangular Chip Resistors)，是由ROHM公司發明并最早推出市場的。特點是耐潮濕，耐高溫，可靠度高，外觀尺寸均勻，精確且溫度系數與阻值公差小。
按生產工藝分厚膜(Thick Film Chip Resistors)(精度范圍±0.5% ~ 10%)、薄膜(Thin Film Chip Resistors )(精度范圍±0.01%～±1%)兩種。
厚膜是采用絲網印刷將電阻性材料淀積在絕緣基體(例如玻璃或氧化鋁陶瓷)上，然后燒結形成的。我們通常所見的多為厚膜片式電阻，精度范 圍±0.5% ~ 10%，溫度系數:±50PPM/℃ ~ ±400PPM/℃。 薄膜是在真空中采用蒸發和濺射等工藝將電阻性材料淀積在絕緣基體工藝(真空鍍膜技術)制成，特點是低溫度系數(±5PPM/℃)，高精度 (±0.01%～±1%)。
封裝有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常規系列的精度為5%，1%。阻值范圍從0.1歐姆到20M歐姆。標準阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
目前絕大部分電子產品，以0603、0805器件為主；以手機，PDA為代表的高密度電子產品多使用0201、0402的器件；一些要求穩定和安全的電子產品，如醫療器械、汽車行駛記錄儀、稅控機則多采用1206、1210等尺寸偏大的電阻。
臺灣國巨（Yageo）公司為世界上第一大生產商。日本企業則生產一些如0201、0402、高精度、高電壓， 具有工藝難度，利潤高的系列。臺灣及國內工廠則多生產些常規系列。零售市場多見為一些臺灣廠和國產的品牌，如國巨(Yageo)、風華(FH)、三星機電 、厚生、麗智、美隆。
二. 貼片電阻常見封裝
貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。
一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以 英寸為單位。我們常說的0603封裝就是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細的尺寸：
Note：我們俗稱的封裝是指英制。
三. 貼片電阻阻值規格
3.1 E-24標注方法
E-24標注法有兩位有效數字，精度在±2%（-G），±5%（-J），±10%（-K）
A. 常用電阻標注
XXY XX代表底數，Y代表指數
例如
470 = 47Ω
103 = 10kΩ
224 = 220kΩ
B. 小于10歐姆的電阻的標注
用R代表單位為歐姆的電阻小數點，用m代表單位為毫歐姆的電阻小數點
例如
1R0 = 1.0Ω
R20 = 0.20Ω
5R1 = 5.1Ω
R007 = 7.0mΩ
4m7 = 4.7mΩ
3.2 E-96標注方法
E-96標注法有三位有效數字，精度在±1%（-F)
A. 常用電阻標注
XXXY XXX代表底數，Y代表指數
例如
4700 = 470Ω
1003 = 100kΩ
2203 = 220kΩ
B. 小于10歐姆的電阻的標注
用R代表單位為歐姆的電阻小數點，用m代表單位為毫歐姆的電阻小數點
例如
1R00 = 1.00Ω
R200 = 0.200Ω
5R10 = 5.10Ω
R007 = 7.00mΩ
4m70 = 4.70mΩ
3.3 E-96 Multiplier Code標注法
XXY
XX 代表底數的代碼，具體數值可從Multiplier Code表中查找
Y 代表指數的代碼，具體數值也要從Multiplier Code表中查找
例如：
18A = 150Ω
02C = 10.2kΩ
厚膜是采用絲網印刷將電阻性材料淀積在絕緣基體(例如玻璃或氧化鋁陶瓷)上，然后燒結形成的。我們通常所見的多為厚膜片式電阻，精度范 圍±0.5% ~ 10%，溫度系數:±50PPM/℃ ~ ±400PPM/℃。 薄膜是在真空中采用蒸發和濺射等工藝將電阻性材料淀積在絕緣基體工藝(真空鍍膜技術)制成，特點是低溫度系數(±5PPM/℃)，高精度 (±0.01%～±1%)。
封裝有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常規系列的精度為5%，1%。阻值范圍從0.1歐姆到20M歐姆。標準阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
目前絕大部分電子產品，以0603、0805器件為主；以手機，PDA為代表的高密度電子產品多使用0201、0402的器件；一些要求穩定和安全的電子產品，如醫療器械、汽車行駛記錄儀、稅控機則多采用1206、1210等尺寸偏大的電阻。
臺灣國巨（Yageo）公司為世界上第一大生產商。日本企業則生產一些如0201、0402、高精度、高電壓， 具有工藝難度，利潤高的系列。臺灣及國內工廠則多生產些常規系列。零售市場多見為一些臺灣廠和國產的品牌，如國巨(Yageo)、風華(FH)、三星機電 、厚生、麗智、美隆。
二. 貼片電阻常見封裝
貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。

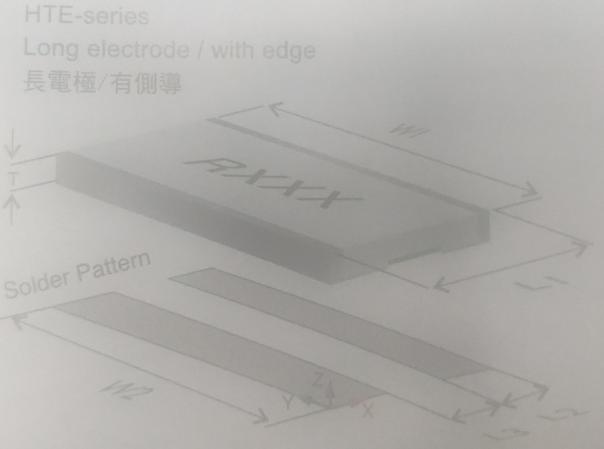

一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以 英寸為單位。我們常說的0603封裝就是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細的尺寸：
英制 (inch) |
公制 (mm) |
長(L) (mm) |
寬(W) (mm) |
高 (mm) |
a (mm) |
b (mm) |
0201 |
0603 |
0.60±0.05 |
0.30±0.05 |
0.23±0.05 |
0.10±0.05 |
0.15±0.05 |
0402 |
1005 |
1.00±0.10 |
0.50±0.10 |
0.30±0.10 |
0.20±0.10 |
0.25±0.10 |
0603 |
1608 |
1.60±0.15 |
0.80±0.15 |
0.40±0.10 |
0.30±0.20 |
0.30±0.20 |
0805 |
2012 |
2.00±0.20 |
1.25±0.15 |
0.50±0.10 |
0.40±0.20 |
0.40±0.20 |
1206 |
3216 |
3.20±0.20 |
1.60±0.15 |
0.55±0.10 |
0.50±0.20 |
0.50±0.20 |
1210 |
3225 |
3.20±0.20 |
2.50±0.20 |
0.55±0.10 |
0.50±0.20 |
0.50±0.20 |
1812 |
4832 |
4.50±0.20 |
3.20±0.20 |
0.55±0.10 |
0.50±0.20 |
0.50±0.20 |
2010 |
5025 |
5.00±0.20 |
2.50±0.20 |
0.55±0.10 |
0.60±0.20 |
0.60±0.20 |
2512 |
6432 |
6.40±0.20 |
3.20±0.20 |
0.55±0.10 |
0.60±0.20 |
0.60±0.20 |
三. 貼片電阻阻值規格
3.1 E-24標注方法
E-24標注法有兩位有效數字，精度在±2%（-G），±5%（-J），±10%（-K）
A. 常用電阻標注
XXY XX代表底數，Y代表指數
例如
470 = 47Ω
103 = 10kΩ
224 = 220kΩ
B. 小于10歐姆的電阻的標注
用R代表單位為歐姆的電阻小數點，用m代表單位為毫歐姆的電阻小數點
例如
1R0 = 1.0Ω
R20 = 0.20Ω
5R1 = 5.1Ω
R007 = 7.0mΩ
4m7 = 4.7mΩ
3.2 E-96標注方法
E-96標注法有三位有效數字，精度在±1%（-F)
A. 常用電阻標注
XXXY XXX代表底數，Y代表指數
例如
4700 = 470Ω
1003 = 100kΩ
2203 = 220kΩ
B. 小于10歐姆的電阻的標注
用R代表單位為歐姆的電阻小數點，用m代表單位為毫歐姆的電阻小數點
例如
1R00 = 1.00Ω
R200 = 0.200Ω
5R10 = 5.10Ω
R007 = 7.00mΩ
4m70 = 4.70mΩ
3.3 E-96 Multiplier Code標注法
XXY
XX 代表底數的代碼，具體數值可從Multiplier Code表中查找
Y 代表指數的代碼，具體數值也要從Multiplier Code表中查找
例如：
18A = 150Ω
02C = 10.2kΩ
