貼片電阻器 (精密級型)
ERJ型
ERJ XG,1G系列
ERJ 1R,2R,3R,6R系列
ERJ 3E,6E系列
特點
①小巧輕盈
②基于合金厚膜和三層電極構造的高可靠性
③采用適合自動貼片機的帶狀包裝
④焊接方式 : 應對回流焊及浸流焊
⑤高精度電阻值容差 : ERJXG, 1G, 2R, 3E, 6E, 8E, 14, 12, 1T 系列：±1 ％
ERJ1R, 2R, 3R, 6R 系列：±0.5 ％
⑥參考標準 : IEC 60115-8, JIS C 5201-8, JEITA RC-2134C
⑦符合AEC-Q200 (除了ERJXG, ERJ1R)
⑧已應對 RoHS 指令
■ 包裝方法，焊盤圖案設計，推薦焊接條件, 安全注意事項請參考(共通情報)

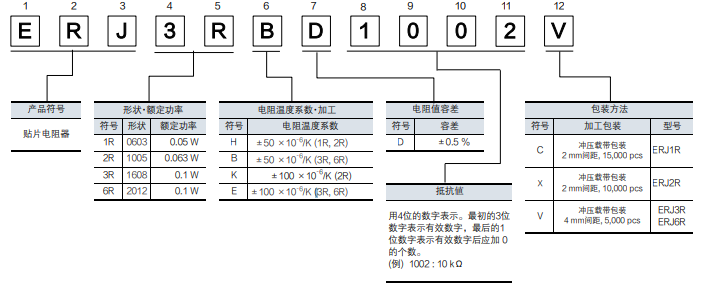

型號命名方式
● ERJ1R, 2R, 3R, 6R 系列 : ±0.5 %精度。

● ERJXGN, 1GN, 2RC, 2RK, 3EK, 6EN, 8EN, 14N, 12N, 12S, 1TN 系列 : ±1 ％精度

規格
＜±0.5 %精度＞

型號	額定功率	元件最高電壓	最高過載電壓	電阻值容差	電阻值范圍	電阻溫度系數	類別溫度范圍(℃)	AECQ200 Grade
ERJ1RH (0603)	0.05	15	30	±0.5	1 k ~ 1 M (E24,E96)	±50	-55~＋125	-
ERJ2RH (1005)	0.063	50	100	±0.5	100~ 100 k(E24,E96)	±50	-55-＋155	Grade0
ERJ3RB (1608)	0.1	75*⁴	150*⁴	±0.5	100~ 100 k(E24,E96)	±50
ERJ3RE (1608)	0.1	75*⁴	150*⁴	±0.5	10~97.6 102 k ~ 1 M (E24,E96)	±100
ERJ6RB （2012）	0.1	150	200	±0.5	100 ~ 100 k (E24,E96)	±50
ERJ6RE (2012)	0.1	150	200	±0.5	10 ~ 97.6 102 k ~ 1 M (E24,E96)	±100

*1 : 請在產品溫度低于規格上限溫度的條件下使用。
*2 : 額定電壓的計算方法：以額定電壓 = √額定功率 × 電阻值的計算值，或表中的元件最高電壓中數值低的一方為準。
*3 : 過載測試電壓的計算方法：以過載電壓 = 指定倍率（請參考性能項目） × 額定電壓的計算值，或表中最高過載電壓中數值低的一方為準。
*4 : UPGRADE
規　　格（±1%精度）

型號	額定功率*1	元件最高電壓*2	最高過載電壓*3 (V)	電阻值容差	電阻值范圍	電阻溫度系數	類別溫度范圍	AECQ200 Grade
ERJXGN (0402)	0.031	15	30	±1	10 ~ 1 M*4 (E24,E96)	R< 100 Ω: ±300 100 Ω ≤ R : ±200	-55 ~ ＋125	-
ERJ1GN (0603)	0.05	25	50	±1	10 ~ 1 M*4 (E24,E96)	±200	-55 ~ ＋125	Grade 1
ERJ2RC (1005)	0.1	50	100	±1	1 ~ 9.76 (E24,E96)	-100 ~ +600	-55 ~ ＋155	Grade 0
ERJ2RK (1005)	0.1	50	100	±1	10 ~ 1 M (E24,E96)	±100	-55 ~ ＋155	Grade 0
ERJ3EK (1608)	0.1	75	150	±1	10 ~ 1 M (E24,E96)	±100	-55 ~ ＋155	Grade 0
ERJ6EN (2012)	0.125	150	200	±1	10 ~ 2.2 M (E24,E96)	±100	-55 ~ ＋155	Grade 0

*1 : 請在產品溫度低于規格上限溫度的條件下使用。
*2 : 額定電壓的計算方法：以額定電壓 = √額定功率 × 電阻值的計算值，或表中的元件最高電壓中數值低的一方為準。
*3 : 過載測試電壓的計算方法 : 以過載電壓 = 指定倍率(請參考性能項目)× 額定電壓的計算值, 或表中最高過載電壓中數值低的一方為準。
*4 : 不到 10 Ω 時，請另行垂詢。

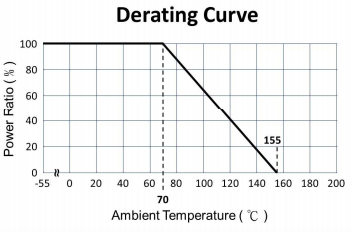

符合降低曲線
當工作環境溫度超過70 ℃，請按照右圖的負荷降低曲線來減少額定功率。

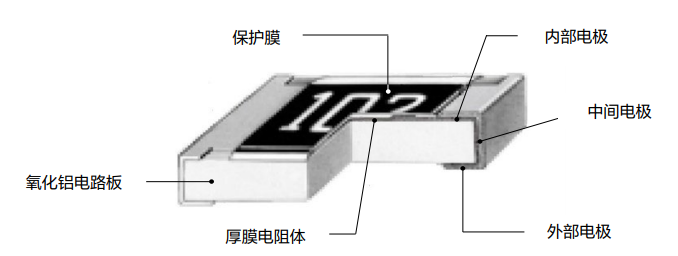

結構圖：

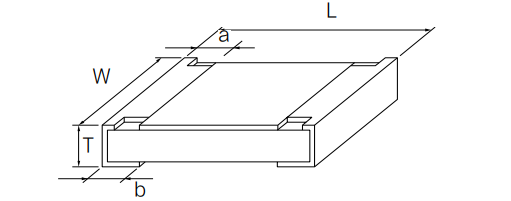

外觀尺寸：

型號	尺寸					質量
	L	W	a	b	T
ERJXGN	0.40±0.02	0.20±0.02	0.10±0.03	0.10±0.03	0.13±0.02	0.04
ERJ1GN	0.60±0.03	0.30±0.03	0.10±0.05	0.15±0.05	0.23±0.03	0.15
ERJ1R□
ERJ2R□	1.00±0.05	0.50±0.05	0.20±0.10	0.25±0.05	0.35±0.05	0.8
ERJ3R□	1.60±0.15	0.80+0.15/-0.05	0.30±0.20	0.30±0.15	0.45±0.10	2
ERJ3EK
ERJ6R□	2.00±0.20	1.25±0.10	0.40±0.20	0.40±0.20	0.60±0.10	4
ERJ6EN
