使用貼片電阻的高阻值時，電阻在焊接過程和使用過程中可能會吸潮，電阻表面可能會吸附灰塵等，導致電阻產生并聯效應而降低電阻值。以免在使用過程中受到并聯電阻的影響。通過選型、使用過程等措施減少并聯電阻的影響，增加保護。
    一、貼片電阻的結構特點

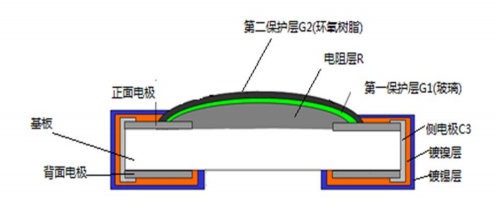

    片式電阻器的主要結構由基板、電阻膜層、電極、保護層四部分組成。電極部分分為內電極（銀鈀）、中間層（鎳）、外電極（主要是錫）。圖1：

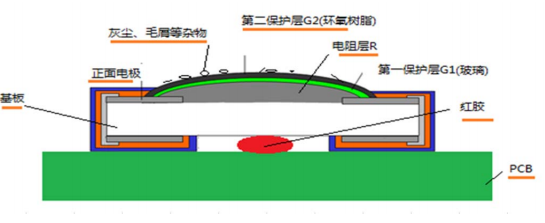

    結構圖：     2、電阻的阻值是在電極兩端測得的值。測量值由多種因素組成。如內阻本身的電極、電阻層、保護層等。在使用過程中，也會影響并聯電阻，形成最終電阻值，如：外焊錫和PCB板焊接處的紅膠，使用過程中環境產生的灰塵和切屑，以及濕氣對PCB板的影響。電阻器的表面保護層等因素。如圖二所示：     3、綜合以上因素產生的電阻值，最后并聯形成如下圖所示的電阻：R=（R1+R2+R3+R4...）/Rn     分析以上因素排除：
    一個電阻器的內阻層和電極層經過高溫?zé)Y(jié)，對阻值影響不大，可以排除；
    灣阻焊時基板、PCB、紅膠在電阻背面，對阻值影響不顯著，可以排除；
    C。電阻使用環境如果長期受潮，環境差，有灰塵、皮屑等吸附條件。那么保護層在潮濕條件下會產生一定的電阻值。影響更大。
    4、G1和G2都是保護層，G1是玻璃保護，燒結溫度600℃，G2是樹脂層，固化溫度200℃左右。兩層共同作為絕緣層，保護電阻R層，防止外界損傷有害物質直接浸入R表面，對R有害。當保護層受潮時，會產生一定的電阻值, 約 50MΩ左右，并聯在R的兩邊，對R的值會有一定的影響。

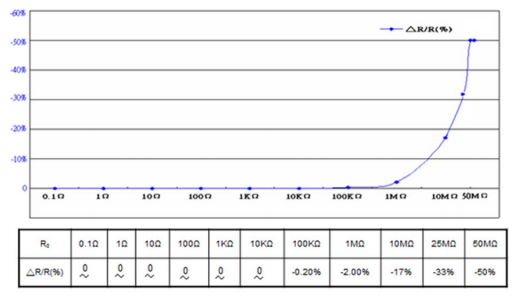

    假設電阻值為R0，保護層的電阻值為RG，則：并聯后的電阻值為RZ。     如果它的影響是：     △R=RZ-R0     4、串聯分壓反饋電路及其特點
    電源部分對于整個產品來說始終是不可或缺的。通常，為了穩定輸出電壓，在輸出端設計了分壓反饋電路。目的是根據電阻值將實際電壓分到電阻上。當輸出電壓波動時，電阻上的分壓值也會發生變化，這種變化會反應到前級并做出相應的調整以保證輸出電壓的穩定，但如果使用的串聯電阻本身有阻值，會反饋錯誤信號，導致整機停機。 .串聯分壓器反饋電路如圖3所示：
    電阻器在直流電壓下工作，改電阻的負載率比較高,產品在客戶使用一段時間后出現問題。 這條線對電阻很敏感。該值的變化將改變分壓的大小。
    5. 總結
    根據以上分析和描述，建議在選擇大值貼片電阻時注意以下幾點：
    5.1盡量選擇長寬尺寸較大的產品。根據電阻公式Rρ，電阻L增大，對電阻值影響較??；
    5.2 避免使用電阻過高的產品（如10M以上的電阻），可以并聯設計，降低電阻的阻值；
    5.3 避免在串聯分壓器反饋（敏感）電路中使用；
    5.4 使用高阻時，建議表面做好防潮處理。
